9 月 7 日，宁波秋水半导体全球首发 8 英寸红光 Micro-LED 芯片。按官方说法，这是全球第一个量产型的8英寸红光 Micro-LED 芯片，也是第一次在四元系 AlInGaP 红光材料体系上跑通了混合键合工艺。

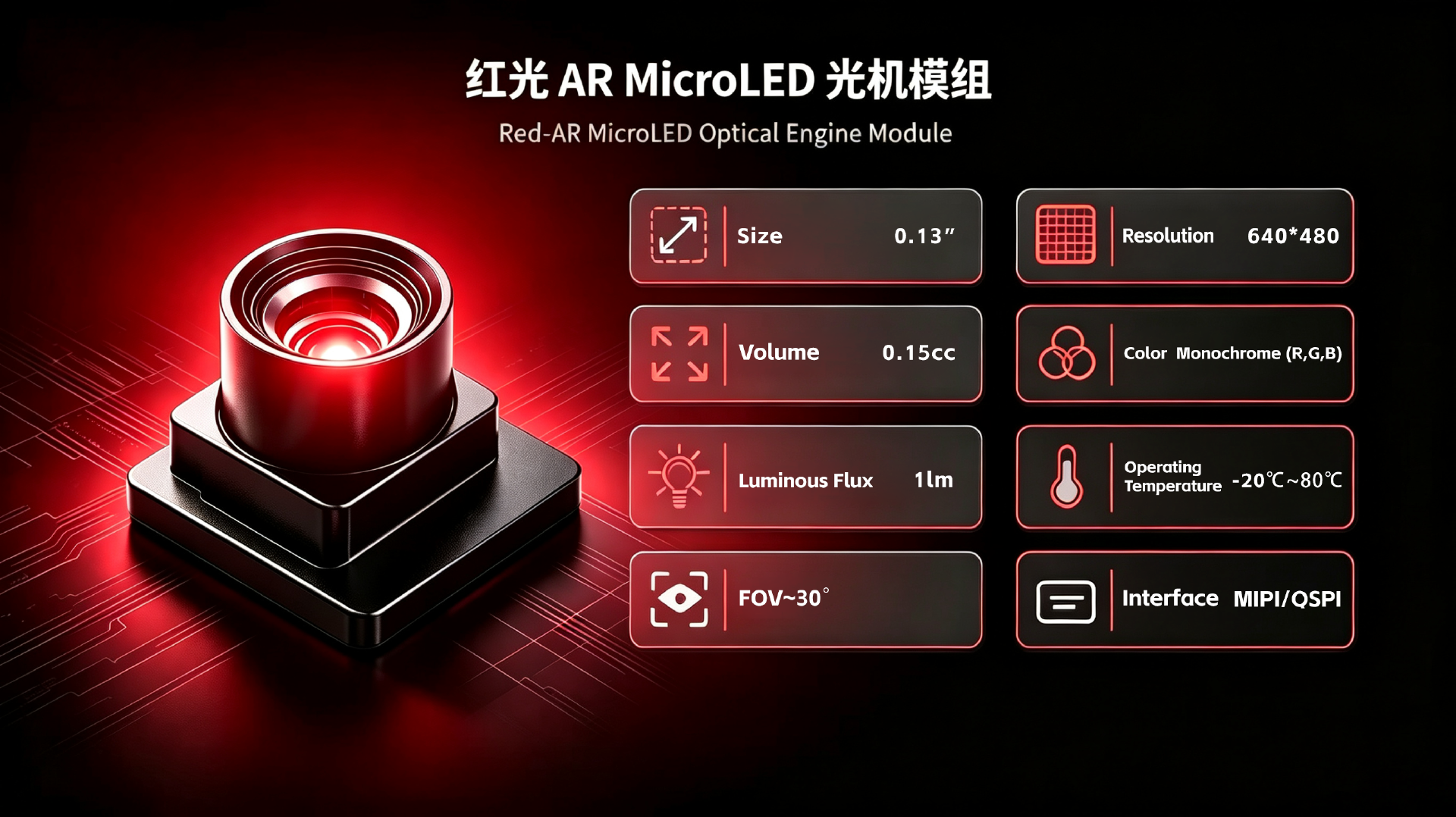

这颗芯片的分辨率是 640×480 ，光机体积只有 0.15 立方厘米。基于这颗芯片，秋水半导体同步推出了 013 红光光机——一个可以直接塞进 AR 眼镜里的近眼显示模组。换句话说，AR 眼镜厂商第一次有了量产的红光 Micro-LED 近眼光机方案可选，再也不是实验室样品和绿光单色方案之间二选一。

如果只看参数，这可能是 Micro-LED 行业今年最值得注意的一次产品发布。但真正值得讨论的问题藏在参数背后：这家成立不到四年的公司，凭什么能把业界头疼了快十年的红光难题推向量产？

Micro-LED 被公认为 AR 眼镜的终极显示方案，理由很充分：亮度高、功耗低、对比度好。但全彩 Micro-LED 的规模化量产，一直卡在红光上。

问题的根源在制造工艺。传统的像素化方式靠物理刻蚀把发光材料切开，形成一个个独立的像素点。这个过程好比用刻刀在晶体表面切割，刀痕越密，损伤越大。对氮化镓材料的蓝光和绿光来说，损伤还能忍受；但对 AlInGaP 材料的红光，刻蚀几乎是灾难性的——高达 97% 的发光效率会在刻蚀过程中损失。

过去多年间，产业界试过各种补救办法：中性离子刻蚀、减少刻蚀功率、湿法化学去损伤层、ALD表面钝化……但没有一种能从根源上解决问题。红光 Micro-LED 的光电转换效率长期徘徊在 1% 左右，业界管这叫"全彩鸿沟"。

秋水半导体的创始人蒋振宇早在宾州州立大学读博期间就盯上了这个问题。2013 年谷歌眼镜发布时，他判断 Micro-LED 会是下一代显示技术的最优解，但红光的效率问题必须换一种思路来攻克。

十年后，他给出的方案是：不"动刀"了，改用"电性绝缘"。

秋水半导体的技术路线，本质上是在像素之间筑起一道"隐形的墙"，而不是用刻蚀挖出一条"物理的沟"。电流只能在垂直方向上流动，不会横向串扰，像素之间自然就隔开了。物理结构完好，发光材料不受损伤，效率自然就上去了。

这个思路在理论上说得通，但实现起来有硬门槛。

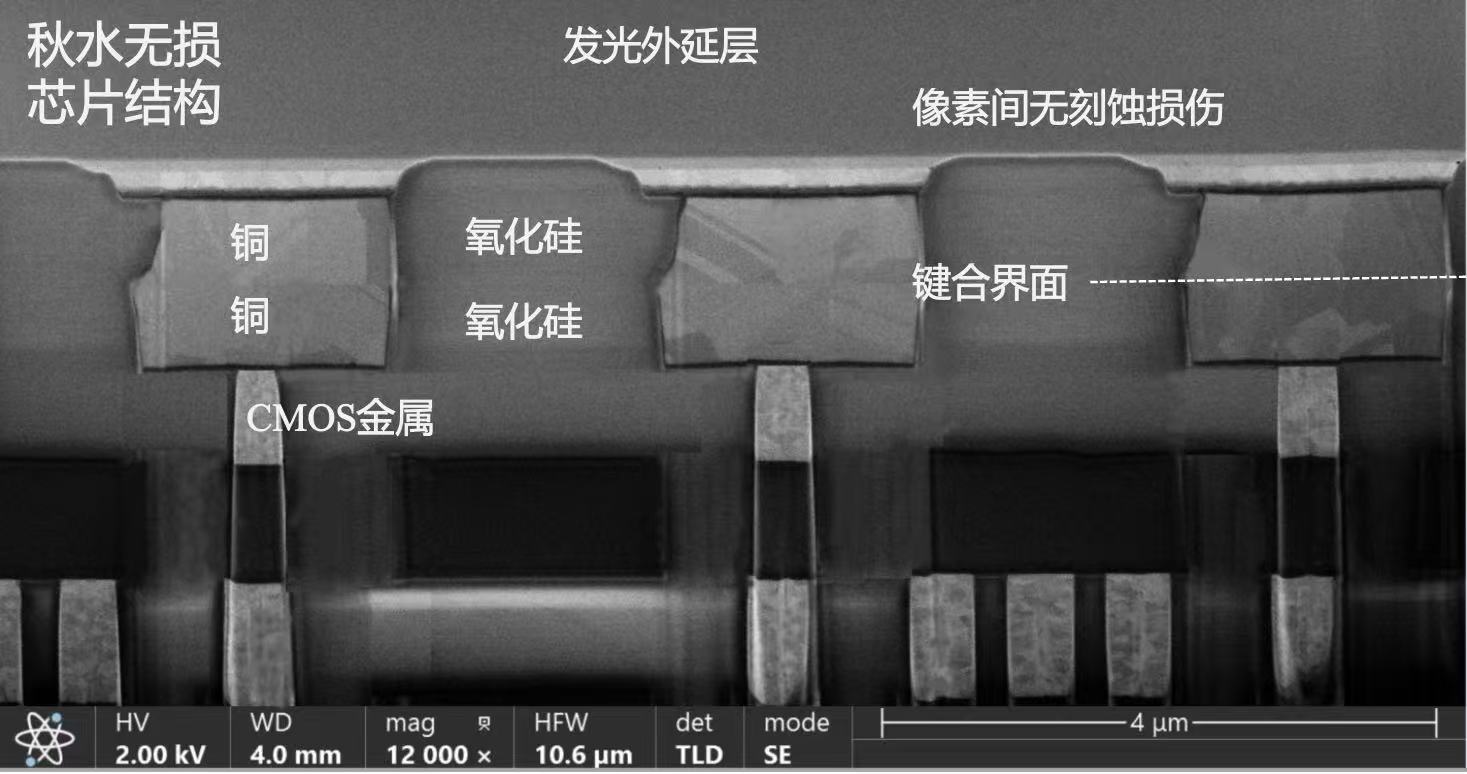

秋水半导体用的是半导体成熟的特色工艺混合键合（Hybrid Bonding）与 Micro-LED 化合物结构制造的有机结合。通过混合键合垂直堆栈架构，秋水半导体已在 3.75 微米像素内实现了光芯片与电芯片的超精细间距高集成度互联，未来混合键合间距可下降至 2 微米——与华为近期发布的“韬（τ）定律”先进混合键合工艺处于同一工艺节点。

值得一提的是，2 微米以下像素尺寸是 Micro-LED 行业的禁区，但不是半导体行业的禁区，无损结构可以彻底突破此禁区。同时，避免了刻蚀损伤和漏电通道，车规级和消费电子级的产品稳定性也有了强大的量产保障。

按照秋水半导体给出的数据，这套无损技术路线带来了几个关键变化：

• 芯片像素良率提升至6N（99.9999%）以上；




• 出光角度从传统方案的±60°收窄至±10°，有效改善像素串扰；




• 工作温度范围从低于50℃拓展至超过140℃，满足车规级及消费电子级严苛需求；

• 红光线路WPE（Wall-Plug Efficiency，电光转换效率） 预期可达20%以上。20%的红光WPE——这一数字意味着秋水半导体的无损技术路线使红光效率实现了数量级的跃升，为全彩Micro-LED的量产铺平了道路。

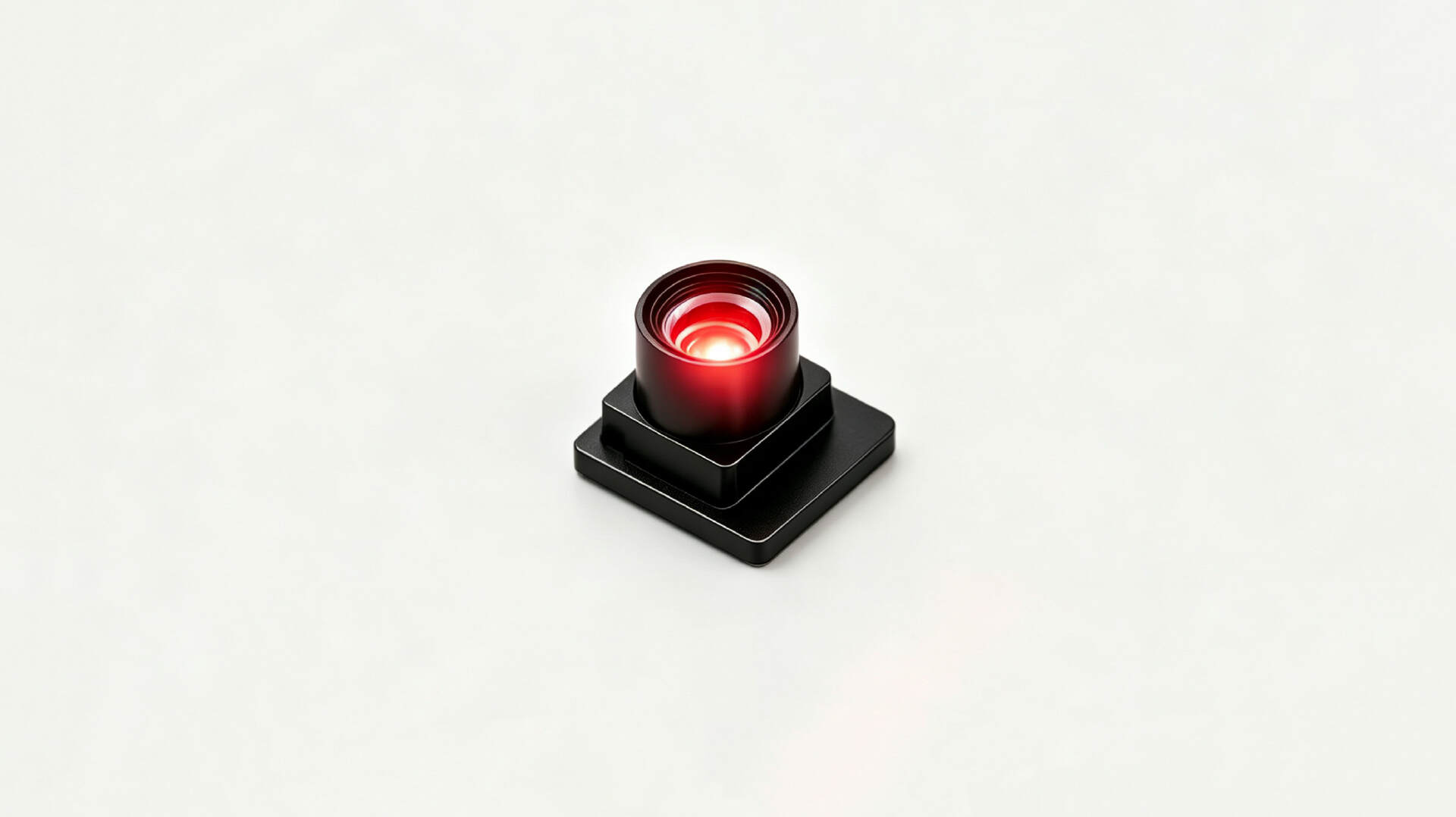

秋水半导体的 013 红光光机，本质上是在展示这套技术的产品化能力。

640×480 的显示分辨率，0.15 立方厘米的体积，20-30° 的视角范围，配上成熟背板电路（保障高刷新率与稳定驱动），理论上可实现无穷远对焦的显示距离——这些参数放在AR眼镜整机设计里，无论是会议提词、实时翻译、车载导航，还是未来更为丰富的全彩 AR 应用场景，013 红光光机都能提供坚实的光源基础。

这意味着它可以真正被装进去、跑起来，而不是停留在展台上。

值得一提的是，秋水半导体的无损技术路线使得 Micro-LED 芯片可以搭上半导体制程迭代的快车道，迅速将像素尺寸从现在主流的 4 微米推进到 2 微米乃至亚微米范畴。据悉，公司计划推出 2 微米以下、全球最小像素尺寸的 Micro-LED 芯片产品。这意味着在相同显示面积下，秋水半导体有能力实现更高的像素密度和更细腻的显示效果。

但光机只是前菜。秋水半导体真正的筹码在制造端。

今年上半年，秋水半导体连续完成了 Pre-A 和 A 轮融资，合计近 2 亿元人民币，由朝晖资本领投，通商基金、盛宇投资、宁波人才发展基金、嘉溢资本、涌现科技等机构联合跟投。

资金的主要用途是一条 8 英寸混合键合量产线的建设，该产线计划在 2026 年 10 月通线，投产后月产千片 8 英寸晶圆，对应年产千万颗以上 Micro-LED 芯片的供货能力。

更重要的是，秋水半导体已经在这条产线上打通了红光 8 英寸混合键合工艺。今年内就能量产出货红光 Micro-LED芯片，接下来要推进的是三层混合键合堆栈的单片全彩芯片——红绿蓝三层垂直堆叠，一颗芯片直接输出全彩画面。

这是一个相当激进的产能规划。要知道，虽然 2025 年全球 AI 眼镜出货量达 870 万副，但具备全彩显示能力的 AR 眼镜占比仍然极低。但秋水半导体的逻辑也很清晰：全彩AR眼镜的爆发可能会比预期的更快，而产能是卡住身位的关键。

整个行业都在等一个全彩 Micro-LED 的"iPhone时刻"。2025 年 AI 眼镜的出货量同比增幅超过 300%，但真正具备全彩显示能力的占比极低。原因很简单：红光方案要么效率太低，要么还没走出实验室。

秋水半导体给出的是一条可量产的技术路径，而且选择了最难走的一条路——混合键合垂直堆栈，工艺难度高、设备投资大、良率爬坡慢，但上限也最高。一旦这条路线跑通，红光的效率问题、像素尺寸的缩小问题、单片全彩的堆叠问题，可以在同一条技术线上迭代解决。

当然，量产和市场之间还有一段距离。

8 英寸产线的通线时间在 2026 年 10 月，真正的大规模出货至少要到 2027 年。而 AR 眼镜品牌厂商对红光方案的验证和导入也需要周期。秋水半导体的技术方案是不是真的能在量产环境中保持良率和一致性，还需要时间给出答案。

但有一点可以确定：在红光 Micro-LED 这条路上，秋水半导体不再是一个"追赶者"的角色。它选了一条没人走过的路，然后第一个跑了出去，跃升至“领跑者”。

接下来要看的是，这条路能不能跑得稳、跑得远。
